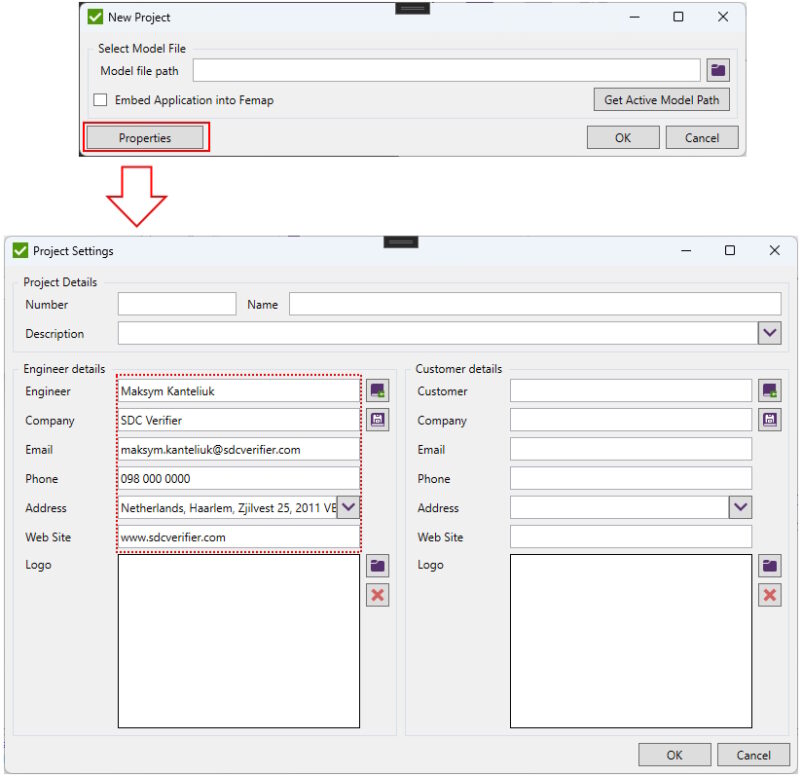

Novedades de SDC Verifier

DNV RP C 201 (2023)

Permite la verificación avanzada del pandeo de estructuras chapadas y rigidizadas de acuerdo con la práctica de diseño en alta mar, apoyando el análisis listo para la certificación de proyectos marinos y de energía eólica.

Conexiones ISO 19902 (1ª, 2007)

Permite el diseño y la verificación de juntas tubulares en alta mar de acuerdo con las normas internacionales de alta mar.

Conexiones API RP 2A-LRFD (1ª, 1993)

Permite a los ingenieros realizar la verificación de juntas tubulares en alta mar conforme a los requisitos de diseño de EE.UU., ampliando el apoyo a los proyectos energéticos globales.

Conexiones Norsok N-004 (rev.3, 2013)

Permite el diseño conforme a los códigos y la verificación de las conexiones tubulares en alta mar utilizadas en el Mar del Norte y en proyectos energéticos globales.

Norma NACA

Permite realizar cálculos de pandeo para placas planas basados en formulaciones de perfiles aerodinámicos NACA, ampliando SDC Verifier con capacidades de evaluación para estructuras basadas en perfiles aerodinámicos, como pieles de fuselajes, costillas y largueros de alas, bridas, armazones de fuselajes, etc.

Compatibilidad

• Ahora compatible con Ansys 2026 R1, Simcenter 3D 2512 y Femap 2512.

Mejoras en placas y pandeo

• Introdujo el método de tensiones en los bordes en las comprobaciones de pandeo de placas, lo que permite una evaluación más precisa de la estabilidad basada en las distribuciones reales de tensiones en los bordes del MEF.

• Mejora de la herramienta Anchura efectiva de la chapa para incluir las vigas, lo que permite una interacción completa rigidizador-viga en las comprobaciones de estabilidad.

• Reconocimiento mejorado de Panel Finder: las vigas predefinidas se identifican ahora automáticamente como vigas (en lugar de rigidizadores) con parámetros específicos, lo que permite realizar comprobaciones de pandeo de rigidizadores/vigas según DNV RP-C201 (2023).

Modelado

• La herramienta de malla a geometría permite crear geometría de chapa a partir de elementos de malla 1D/2D seleccionados.

Informar

• Se ha añadido soporte para leyendas personalizadas en los informes, lo que permite dos rangos de leyenda independientes dentro de un mismo gráfico para una mayor flexibilidad de visualización.

Preferencia de modelo de actualización automática

Si está activada, el modelo se actualiza automáticamente cuando se añaden, editan o eliminan, lo que elimina las actualizaciones manuales y agilizando el flujo de trabajo.

Tabla de flujo – Mostrar sólo los resultados relevantes

Permite seguir el mismo conjunto de cargas en todos los nodos, lo que mejora la visibilidad de los resultados y hace más transparente el análisis del efecto de las cargas.

Mejora del gestor de resultados

Centraliza las comprobaciones, las herramientas y los conjuntos de salida en una única interfaz, lo que mejora la coherencia y la eficacia en todas las plataformas de COSUDE compatibles.

Eliminar conjuntos de salida antiguos (Activado por defecto)

Borra automáticamente los resultados obsoletos durante el recálculo, lo que evita la sobrecarga del modelo y garantiza la coherencia de los resultados.

Perfil de la bombilla – Dimensiones añadidas

Muestra la información dimensional directamente en la biblioteca de formas, lo que simplifica la selección de perfiles y reduce los errores de introducción.

Actualizado el Factor de Escala de Geometría Sólida por defecto a 1

Evita el escalado involuntario de unidades durante la exportación de geometrías, garantizando una transferencia de modelos coherente y predecible.

Añadida advertencia al editar el modelo con resultados existentes

Protege a los usuarios para que no trabajen con resultados obsoletos al notificarles claramente cuándo los cambios en la malla invalidan los cálculos anteriores.

Comprobaciones de pandeo de placas – Validación plana/curvada implementada

Mejora la transparencia al indicar claramente cuándo las placas curvas no están respaldadas por la norma seleccionada, lo que evita la interpretación errónea de los resultados.

Corrección de cálculos y normas

• Se ha corregido el cálculo del aprovechamiento total para aplicar correctamente los valores absolutos de las fuerzas axiales y los momentos flectores según la norma EN 1993-1-8 (2005), garantizando resultados coherentes para las uniones simétricas independientemente del signo de la carga.
• Corregido el fallo de optimización cuando una norma utilizaba parámetros de otra norma.
• Corregido un enfoque de cálculo incorrecto para la tensión media total de Von Mises (equivalente).
• Se han corregido los valores por defecto en la configuración de la norma ASME B31.8 (2018), incluido el factor de carga (k), que anteriormente era 0 por defecto y podía provocar errores de cálculo.
• Fórmulas corregidas en la norma ISO 19902 (2007 y 2020): – Fórmula de cálculo del número de onda (k).
  – Fórmula del factor de utilización final (Um) para condiciones hidrostáticas.
• La dirección equivalente de suma de fatiga no se estaba pasando del Parámetro de Grupo de Carga al Parámetro de Suma.
• La carga gobernante se mostraba incorrectamente en la Tabla Extrema para el Grupo de Carga.
• Se ha mejorado el comportamiento de la comprobación geométrica en los estándares de soldadura en los siguientes casos:
  – Los límites del estándar se cambiaban a la fórmula personalizada al editar.
  – La fórmula personalizada no incluía el parámetro Límites globales.
  – Los límites globales no se actualizaban al cambiar de estándar.
• Corregidos los resultados que faltaban para la Suma de Fatiga de Caudal de Lluvia en la «Suma de Caudal de Lluvia Expandir/Tabla Extrema» con el Tipo de Tabla Expandir.

Estabilidad y choques

• Resuelto el escenario de bloqueo en ANSYS Mechanical 2025 R2 al seleccionar cargas tras un relanzamiento.
• Se ha corregido un fallo al trazar en la herramienta Gradiente de tensión para un proyecto no analizado.
• Corregido el fallo en SDC Verifier al cerrar el proyecto después de eliminar los enlaces del Conjunto de salida y editar las Cargas individuales.
• Corregido el fallo de actualización tras eliminar la malla sólida incluida en Soldaduras.
• Se ha solucionado la congelación del reconocimiento en los modelos con barra circular conectada a un tubo circular.
• Se ha solucionado un problema por el que la desinstalación de SDC Verifier eliminaba la ruta de la versión almacenada en el archivo de configuración sdc_ansys_link.json, lo que impedía el inicio de SDC for Ansys.

Resultados y manejo de datos

• Los ajustes de la tensión de los puntos calientes se perdieron tras la recuperación del proyecto.
• Las tablas de comprobación y los gráficos generados desaparecían tras editar los parámetros de los Miembros del Eurocódigo 3.
• Los resultados de la comprobación de la conexión no se exportaron a Femap.
• Corregidos los casos de carga predefinidos que faltaban en los trabajos copiados.
• Corregida la selección de parámetros vacíos en la herramienta de búsqueda de picos para el Eurocódigo 3 de fatiga cuando se seleccionaba «Sobreesfuerzos de fatiga».
• La selección de la Tabla Extrema de Componentes no se mostró tras reabrir el proyecto.
• Corregido el fallo al importar vistas de piezas del proyecto para ANSYS.

Reconocimiento

• Se ha corregido el reconocimiento incorrecto de placas en el Buscador de paneles cuando había huecos.
• Corregida la barra de progreso de reconocimiento atascada en el Buscador de Conexiones para determinados modelos.

Rendimiento

• Se ha corregido un rendimiento muy bajo al utilizar Cargar grupo con muchos elementos.
