Destaca la diferencia crítica entre las comprobaciones de pandeo de placas aisladas y la verificación de paneles completos delimitados por rigidizadores, vigas y pórticos.
Explica por qué ignorar las condiciones límite reales conduce a resultados inseguros o excesivamente conservadores, y cómo las normas EC3, DNV y ABS definen las reglas de pandeo basadas en paneles.
Demuestra los flujos de trabajo modernos con el reconocimiento automatizado del buscador de paneles en los modelos de AEF, lo que garantiza la precisión de las dimensiones de los paneles, las condiciones de los bordes y el cumplimiento de los códigos internacionales.
Ejecutar una comprobación rápida de «pandeo de placas» en una malla parece suficiente, pero rara vez cuenta toda la historia. En los barcos reales, las unidades offshore y las estructuras de acero, las chapas no existen aisladas. Forman paneles, delimitados por rigidizadores, vigas y marcos. Estos límites definen la geometría real, las condiciones de apoyo y el comportamiento ante el pandeo.
Ignorar esta distinción puede conducir a márgenes de seguridad engañosos y a resultados no conformes. Por eso los ingenieros deben pensar en términos de pandeo de paneles, no sólo de parches de placas.
Este artículo desglosa la diferencia entre el pandeo de placas y paneles, explica por qué los límites son importantes y muestra cómo los modernos elementos finitos y el reconocimiento automatizado de paneles garantizan comprobaciones acordes con normas como el Eurocódigo 3, DNV y ABS.

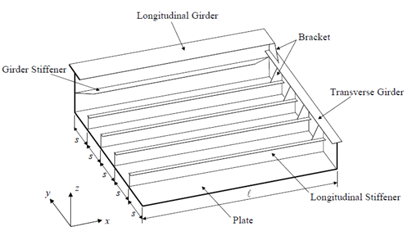

Imagen: Diagrama que muestra las placas, los soportes y las rejillas
¿Qué cambia cuando se pasa de una placa a un panel?
Antes de hablar de los flujos de trabajo, aclaremos la diferencia entre lo que los ingenieros llaman placa y lo que realmente verifican como panel.
Definiciones simples
Placa: En la teoría clásica, una placa es un elemento estructural plano con un pequeño espesor dividido por límites. Se supone que los bordes están simplemente apoyados, sujetos o libres, y los cálculos se realizan sobre esta superficie aislada. Los ingenieros a veces lo verifican comprobando una pequeña porción de elementos en su modelo de elementos finitos.
Imagen: Visualización de placas
Panel: Es un conjunto de placas que tiene un borde con vigas / secciones. Toda el área delimitada es lo que los ingenieros verifican con las normas . Las comprobaciones de paneles tienen en cuenta las dimensiones reales del panel (longitud a × anchura b), la relación de aspecto y la coacción real proporcionada por los miembros de soporte.
Imagen: Visualización de paneles
¿Por qué engañan las suposiciones sobre los parches?
Cuando se realiza la verificación, los apoyos supuestos rara vez coinciden con el comportamiento real de la estructura. Esto puede dar lugar a:
Resultados excesivamente conservadores: Por ejemplo, si se supone que el parche tiene bordes libres en lugar de los apoyos rigidizados reales, el coeficiente de utilización parecerá más alto de lo que debería.
Resultados no conservadores: Si se ignoran las coacciones de los rigidizadores o pórticos adyacentes, el cálculo puede subestimar el riesgo de pandeo.
Márgenes de seguridad inconsistentes: Diferentes ingenieros pueden seleccionar diferentes parches de malla, produciendo resultados que varían ampliamente y no se alinean con los códigos de diseño.
Al pasar de las suposiciones de placas aisladas a las comprobaciones basadas en paneles, la verificación refleja cómo está construida y soportada la estructura. Esto garantiza que los resultados sean coherentes, realistas y conformes a normas como EC3, DNV y ABS.
¿Cómo se definen los límites de los paneles en las estructuras reales?
En los diseños reales, un panel nunca es sólo un parche arbitrario de malla: es el área de chapa encerrada por miembros de soporte.
Estos miembros actúan como límites y desempeñan un papel decisivo en la forma en que el panel resiste el pandeo. Los límites típicos incluyen :
Las aberturas redefinen los bordes y las luces efectivas cruciales para las cubiertas de los barcos/cabezas de carga
Refuerzos longitudinales que discurren a lo largo de una cubierta, un armazón lateral o un mamparo.
Marcos de alma o vigas transversales que cruzan los rigidizadores y subdividen la chapa.
Suelos o vigas en cubiertas que crean regiones rectangulares más pequeñas dentro de zonas de chapado más grandes.
Una vez fijados estos límites, se definen las dimensiones del panel(a × b) y la relación de aspecto. Igual de importantes son las condiciones de los bordes a lo largo de cada límite. Un borde de panel puede ser
Sujetado (rotación restringida, alta rigidez de una viga o mamparo), o
Libre (borde sin soporte, común cerca de aberturas o límites exteriores).
Estas condiciones influyen directamente en el coeficiente de pandeo, que determina la resistencia del panel. Por ejemplo, un borde sujeto proporciona más sujeción que un borde libre, lo que aumenta la capacidad de pandeo.
Qué comprueban realmente las normas (en términos sencillos)
A continuación le mostramos cómo tratan las principales normas el pandeo de chapas frente a paneles: qué le exigen que compruebe, cómo le guían para definir los límites, las tensiones y cuándo cambia de las normas de «estructura de chapa plana» a las de «cáscara / curva».
Ámbito de aplicación: Estructuras planas chapadas (placas o paneles delimitados por rigidizadores/vigas). No para parches de malla arbitraria.
Área efectiva: reduzca la anchura de la chapa o la capacidad de la sección cuando se produzca un pandeo local.
Tensión reducida: mantener la sección completa pero limitar las tensiones admisibles ; práctico para los flujos de trabajo de AEF.
Factores clave: La relación de aspecto del panel (a/b), las condiciones de apoyo de los bordes y la interacción con los rigidizadores: todos ellos influyen en el coeficiente de pandeo y la tensión admisible.
C201 – Estructuras chapadas: Para paneles planos delimitados por rigidizadores. Cubre compresión de membrana, cortante, tensiones combinadas, comprobaciones de rigidizadores y reglas de espaciado.
Lógica: En primer lugar, decida si la pieza es plana o curva y, a continuación, aplique el código correcto. Tenga siempre en cuenta la disposición de los rigidizadores, las condiciones de contorno, las imperfecciones y las tolerancias de fabricación.
ABS (Guía para la evaluación del pandeo y la resistencia última)
Secuencia: Compruebe primero la resistencia del panel y después la de los rigidizadores: el chapado rige la capacidad global.
Enfoque: Pandeo local y global de chapas en condiciones de contorno realistas.
Consideraciones: Las imperfecciones y las tolerancias de fabricación afectan directamente a los márgenes de seguridad.
Buscador de paneles en la práctica (Recorrido de 2 minutos)
El reconocimiento de paneles es un paso crucial para pasar de las comprobaciones aisladas de placas a la verificación adecuada del pandeo de paneles. La herramienta Buscador de paneles de SDC Verifier automatiza este proceso, ayudando a los ingenieros a identificar paneles, placas y rigidizadores a partir de un modelo de AEF con un trabajo manual mínimo.
Cómo ayuda SDC Verifier:
1. Importe el modelo de AEF.
Panel Finder escanea el modelo y detecta automáticamente las secciones (X, Y, Z o planos personalizados/inclinados). Cada sección contiene placas, rigidizadores y paneles.
Imagen: Modelo FEA
2. Reconocer los paneles.
Imagen: Reconocimiento de paneles
a. Un panel es un conjunto de elementos de chapa delimitados por rigidizadores u otras chapas.
b. Las chapas se agrupan según su geometría, bordes y grosor.
Imagen: Lista de placas reconocidas
c. Los rigidizadores son elementos de línea o placa que sostienen el panel para evitar el pandeo.
d. La herramienta calcula las dimensiones (longitud × anchura), la orientación y la geometría de los paneles, preparándolos para las comprobaciones.
3. Compruebe las placas y los refuerzos.
a. Las placas se subdividen de forma lógica con fines de comprobación -basándose en la disposición de los rigidizadores, los cambios de espesor o los atributos geométricos- sin alterar ni volver a mallar el modelo de AEF subyacente.
b. Los rigidizadores se reconocen como rectos o curvos, con
c. Se pueden añadir rigidizadores o bordes ficticios para tener en cuenta los elementos parcialmente conectados.
Imagen: Modelo mostrando placas
4. Ejecute las comprobaciones de pandeo de paneles.
Utilizando los paneles identificados y las condiciones de contorno, puede realizar comprobaciones EC3, DNV o ABS y revisar los ratios de utilización. Los resultados reflejan el comportamiento estructural completo, no sólo un pequeño parche de malla.
a. Resalte paneles, placas y rigidizadores directamente en el modelo.
b. Se pueden mostrar colores, etiquetas e identificaciones para revisar rápidamente los resultados del reconocimiento.
c. Los valores de las dimensiones, la orientación de las placas y la distribución de los rigidizadores pueden exportarse o trazarse para su documentación.
Imagen: Resultados de los cálculos
Consejo: Actualice el reconocimiento de paneles siempre que cambie el modelo, por ejemplo, si se modifican la geometría, los soportes o los rigidizadores. De lo contrario, no es necesario volver a ejecutar el reconocimiento.
Vea nuestra guía en vídeo de YouTube para obtener una visión más detallada de Panel Finder.
Descubra cómo SDC Verifier automatiza el reconocimiento de chapas y rigidizadores:
Vídeo: YouTube «Buscador de paneles Cómo | SDC Verifier»
Errores comunes y cómo evitarlos
Incluso los ingenieros experimentados pueden caer en errores al realizar comprobaciones de pandeo de placas y paneles. He aquí los errores más frecuentes y cómo evitarlos:
Comprobar sólo unos pocos elementos en lugar del panel completo: Algunos ingenieros prueban pequeñas porciones de malla y suponen que los resultados se aplican a todo el panel. Esto suele dar unos ratios de utilización engañosos.
Consejo: Analice siempre el panel completo delimitado por rigidizadores o vigas.
Confusión entre caso de carga aislado y combinación: El comportamiento de pandeo bajo combinaciones de cargas factorizadas puede diferir significativamente de los casos de carga única.
Consejo: Realice siempre las comprobaciones utilizando combinaciones de carga conformes al código para garantizar resultados realistas y conservadores.
Ignorar las condiciones de borde o los recortes: Los agujeros, las trampillas y las aberturas de aligeramiento cambian las condiciones de contorno y las distribuciones de tensiones.
Consejo: Incluya todos los recortes significativos y tenga en cuenta las restricciones de apoyo al definir los paneles.
Mezclar la esbeltez de la viga con la esbeltez de la placa o el panel: La esbeltez de pilares o vigas no debe utilizarse en lugar de la esbeltez de paneles o placas; el comportamiento de pandeo que rige difiere.
Consejo: Mantenga los cálculos de esbeltez de placas/paneles separados de las comprobaciones de barras.
Interpretación errónea de las direcciones principales frente a los ejes del panel: Los coeficientes de pandeo dependen de los ejes longitudinal y transversal del panel.
Consejo: Verifique que las direcciones de las tensiones principales del AEF se alinean con los ejes del panel antes de ejecutar las comprobaciones.
Tratar los chapados curvos como planos: Los paneles curvados se comportan de forma diferente bajo compresión; las suposiciones de placa plana pueden subestimar el riesgo.
Consejo: Utilice normas específicas para corazas (por ejemplo, DNV C202) para placas o corazas curvas.
Seguir estas directrices garantiza que la verificación del pandeo refleja el comportamiento estructural real y cumple las normas EC3, DNV o ABS.
Mini ejemplo: Parche de placa frente a panel completo
Considere la misma superficie de chapado en una cubierta o un casco:
(A) Comprobación de sólo parche: Sólo se analiza un pequeño parche de elementos, ignorando los rigidizadores adyacentes. Las condiciones de contorno asumidas se simplifican en exceso, lo que conduce a un coeficiente de utilización artificialmente alto o bajo.
(B) Comprobación del panel completo: El panel delimitado por rigidizadores y pórticos reales se analiza con las restricciones de borde correctas. El coeficiente de pandeo refleja la relación de aspecto y el apoyo reales del panel, produciendo una utilización más realista.
Resultado: Los resultados difieren significativamente. En algunos casos, la verificación del parche puede parecer segura, mientras que la verificación del panel completo revela riesgos potenciales de pandeo. Esto demuestra claramente por qué los límites importan en la verificación estructural.
Conclusión
Las comprobaciones de pandeo de chapas pueden dar una impresión rápida, pero sólo el análisis de pandeo de paneles refleja el verdadero comportamiento estructural de las chapas rigidizadas en buques, unidades offshore y estructuras de acero. Al tener en cuenta los límites reales de los paneles, la separación entre rigidizadores, las relaciones de aspecto y las condiciones de los bordes, los ingenieros pueden evitar resultados engañosos y garantizar el cumplimiento de las normas EC3, DNV y ABS. Los modernos flujos de trabajo, apoyados por el reconocimiento automatizado de paneles, hacen que este proceso sea eficiente y fiable, salvando las distancias entre los modelos de elementos finitos y la verificación basada en códigos.
Descargue nuestros modelos de AEF y pruebe usted mismo el buscador de paneles
Ejecute el Buscador de paneles para ver cómo se reconocen automáticamente los paneles, los rigidizadores y los límites. Ponga a prueba sus conocimientos probando ejemplos específicos del sector y comprendiendo cómo se verifica en la práctica el pandeo de los paneles.
